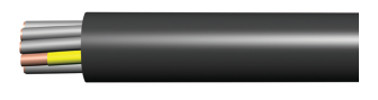

Кабель контрольный КВВГнг(А)-LS 4х1

Расшифровка маркировки кабеля КВВГнг(A)-LS:

К - Кабель контрольный
В - Изоляция жил из поливинилхлоридного пластиката
В - Оболочка из поливинилхлоридного пластиката
Г - Отсутствие защитных покровов
нг - не распространяет горение
(A) - класс пожарной безопасности категория A
LS - пониженной горючести с пониженным газо- дымовыделением
2 ~ 37 - количество жил
0,75 ~ 16 мм2 - размер сечения жилы
0,66кВ - номинальное переменное напряжение
(ок) - медная однопроволочная токопроводящая жила круглой формы

Элементы конструкции кабеля КВВГнг(A)-LS:

- Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483;
- Изоляция из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы кабелей скручены, в каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил;
-  Оболочка из поливинилхлоридной композиции пониженной пожароопасности.

Маркировка жил кабеля КВВГнг(A)-LS:

Кабель должен иметь отличительную маркировку изолированных жил. Маркировка жил должна быть цифровая или цветовая, обеспечивающая возможность определения каждой жилы при монтаже.
В основном преобладает КВВГнг(A)-LS с цветовой маркировкой жил, при заказе у производителя она выставляется по умолчанию. Цветовая маркировка состоит из основного - белого, красного/розового и синего/голубого.
В каждом отдельном повиве (ряду) кабеля должно быть по одной жиле красного и синего цветов - они стоят рядом и называются счетной парой, остальные белые. Счетная пара необходима для того, чтобы правильно определить жилу в нужном ряду.
Красным цветом обозначается направляющая жила, она предназначена для определения направления, в котором должен быть произведен отсчет для нахождения искомой жилы.

Область применения кабеля КВВГнг(A)-LS:

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.
Кабели применяются для прокладки на открытом воздухе, в кабельных сооружениях и помещениях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели, в том числе для использования в системах атомных электростанций классов 2, 3 и 4 по классификации ОПББ-88/97 (ПНАЭ Г-01-011-97). Кабели преимущественно применяются для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Кабели не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-3-96 категории А). Снижение светопроницаемости от дымообразования при горении и тлении кабелей не более 40%.
Сопротивление проводника согласно ГОСТ 22483
Климатическое исполнение УХЛ по ГОСТ 15150-69
Категория размещения 1-5 по ГОСТ 15150-69
Радиус изгиба при прокладке кабеля КВВГнг(A)-LS:
Кабель наружным диаметром до 10 мм. включ. не менее 3-х диаметров кабеля
Кабель наружным диаметром от 10 до 25 мм. включ. не менее 4-х диаметров кабеля
Кабель наружным диаметром от 25 мм. не менее 6-ти диаметров кабеля

Срок службы кабеля КВВГнг(A)-LS не менее 30 лет
